型号：

特点：

•     采用先进的全可编程 SoC 设计带双核 ARM 处理器，具备强大、快速、高效的运算处理能力。

•     可选配中英文液晶显示，人机界面友善、操作方便。

•     采用多层印制板及表面贴装技术，强弱电严格分离，达到高标准电磁兼容性能。

•     采用高分辨率采样芯片，精度高，测量精确。

•     模块化、组态化嵌入式软件功能设计，功能强大，配置灵活。

•     采用高可靠性设计，并具有完善的自检功能，保证装置可靠运行。

•     模块化硬件设计，硬件资源丰富、配置灵活、可扩展性强。

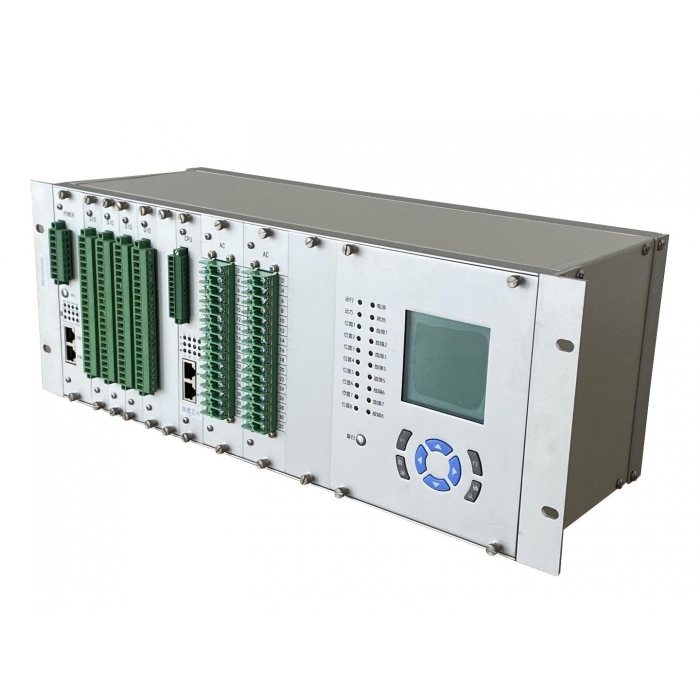

•     采用前接线、标准背插式、全铝机箱，可组屏安装，也可安装在封闭式机柜内。

•     具备 IP54 防护等级全金属防水、防尘机柜，可应用于室外环境。

•     先进的暂态型小电流接地选线算法，选线成功率高达 90%以上。

•     装置具有多组以太网、RS232、RS485 等通讯接口，方便与各类主站系统及其他智能设备连接通讯。

•     符合国家电网公司标准化一二次融合设计。

•     支持国家电网公司标准软加密、硬加密功能。

主要功能：

1. 遥测功能

    装置可实时采集测量电压、电流、频率、有功功率、无功功率、功率因数、直流信号等；支持多达 12 个回路的遥测量采集与计算，并能根据要求灵活扩展；利用先进的频率跟踪技术，实现交流测量的自动跟踪调节；支持高精度有功电度、无功电度的计量；支持 2~19 次谐波计算与电能质量分析。

2. 遥信功能

    装置可支持多达 80 路开关量采集接口，可用于采集断路器位置、刀闸位置、开关储能状态等开关量。遥信变位的 SOE分辨率不大于 2ms，且支持遥信防抖功能，防抖时间可设。

3. 遥控功能

    装置可接收远方遥控命令进行断路器的分闸、合闸控制操作，也可通过控制面板分合闸按钮对断路器进行手动分闸、合闸控制操作。装置可控制多达 12 个开关，并能根据需求进行灵活扩展。保护定值的修改、保护功能的投退均可由远方遥控进行。

4. 故障判别与处理功能

    装置适用于中性点不接地、经小电阻接地、以及经消弧线圈接地等不同接地方式下的配电网，具备过流、零序过流、小电流接地、涌流闭锁、非遮断电流闭锁、重合闸等丰富的保护功能，通过先进可靠的保护算法，针对配电网常见的短路故障和接地故障进行准确的故障判别和处理，并能将故障处理的结果以通信的方式上报到主站，实现故障的快速定位、隔离以及非故障区域的恢复供电。

5. 事件记录功能

    装置具有大容量事件记录功能，装置掉电后记录不丢失。事件包括 SOE、故障事件、遥信变位事件和遥控操作事件、装置自检事件等。

6. 故障录波功能

    装置具有故障录波功能，可以将系统发生故障时的故障信息以标准 COMTRADE 的格式进行保存。录波数据可以由通讯接口传送到主站系统，在主站系统软件中显示录波数据和波形。装置掉电后录波数据不丢失。

7. 对时功能

    装置支持多种对时方式，如 IRIG-B 码、GPS-PPS/PPM、以及网络规约对时等，对时精度高。

8. 通信功能

    装置具备以太网、RS232、RS485 等多种通信接口，支持 IEC101、IEC104、Modbus等多种工业及电力通信规约。支持以“软加密”或者“硬加密”的方式与配电自动化主站通信。

9. 电源管理功能

    装置支持对整个电源系统的监视和告警、主电源和备用电源的自动切换、以及蓄电池的手动、自动活化功能。

10. 维护功能

    装置具备专门的维护接口，可连接到上位机维护软件对装置进行维护调试，也可通过通信的方式进行远程维护调试。
