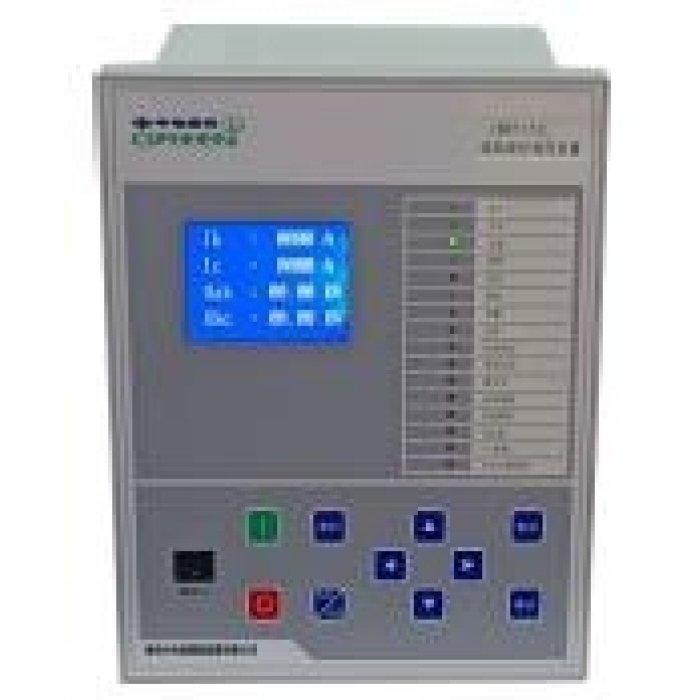

型号：

特点：

• 先进的32 位高速处理器，强大的运算判断处理能力。

• 中文液晶显示，人机界面友善、操作方便。

• 采用多层印制板及表面贴装技术，强弱电严格分离，达到高标准电磁兼容性能。

• 采用高分辨率采样芯片，精度高，测量精确。

• 模块化、组态化嵌入式软件功能设计，功能齐全，配置灵活。

• 采用高可靠性设计，并具有完善的自检功能，保证装置可靠运行。

• 体积小、重量轻，可集中组屏，也可分散安装在开关柜上。

• 装置具有高速RS485 通讯接口，方便与各类监控系统及其他智能设备连接通讯。

主要功能：

1. 保护功能

装置适用于35KV 及以下电压等级的发电厂、变电站、配电站所等场合，功能涵盖了电力变压器保护、线路保护、电

容器保护、电动机保护等。

2. 测量功能

装置可实时采集测量电压、电流、频率、有功功率、无功功率及功率因数等。装置设有11 路开关量采集接口，开入

量电源为装置自身输出的直流电源，可用于采集断路器位置接点、刀闸位置接点、外部闭锁接点、变压器非电量信号

接点等开关量。

3. 控制功能

装置可接收远方遥控命令进行断路器的分闸、合闸控制操作，也可通过装置键盘菜单操作或开关柜控制按钮对断路器

进行手动分闸、合闸控制操作。保护定值的修改、保护功能的投退均可由远方遥控进行。

4. 事件记录功能

装置具有大容量事件记录功能，可以将发生的重要事件生成报告保存，装置失电后报告不丢失。装置事件的存放采用

循环方式，即有最新事件报告保存时，最老的事件自动被删除。动作事件报告的内容为装置发生保护动作的保护类型、

保护动作的发生时间、以及保护动作时刻的故障量数据。

5. 通信功能

装置支持RS485 通信方式，支持IEC103、IEC101、Modbus 等多种工业及电力通信规约，既可以连接本地监控后台，

也可以连接远方监控主站或监控云平台。
